KakaoMap 사용 설명서

기본 지도가 vWorld에서 KakaoMap으로 지도가 변경 되었습니다.

vWorld에서 라이선스 등 제약 사항이 발생하여 변경 하였습니다.


지도를 사용하는 화면

  • 지도 대시보드 : /scada/homes?action=dashboard
  • 지도 메뉴 선택시 지도 화면 (설정에서 선택 가능)
    • 지도 대시보드 : /scada/devices?action=dashboardMap
    • 전체 지도 : /scada/devices?action=dashboardMap2
  • 지도 보기 화면 : /scada/devices?action=mapDetail&record={장비 레코드 아이디}


지도 사용법

KakaoMap

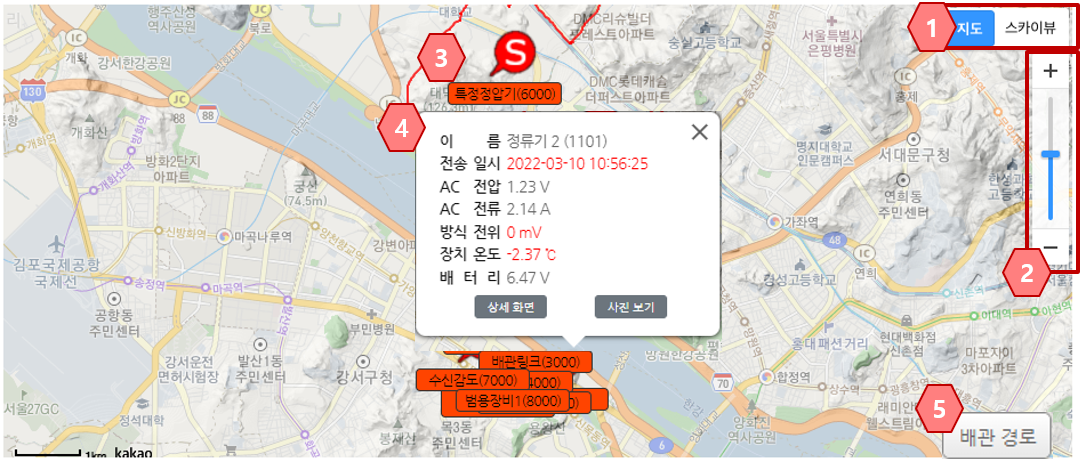

  1. 지도 타입을 선택하는 control 입니다.
    • 지도 : 일반 지도
    • 스카이뷰 : 위성 지도
  2. 지도를 확대/축소하는 control 입니다.
  3. 장비 아이콘과 하단에 장비 설명을 표시 합니다.
    • 장애가 있는 장비는
      • 붉은색 아이콘으로 표시 합니다.
      • 장비 설명의 색상이 변화 합니다.
      • 특정 고객사는 소리로 알려 줍니다.
  4. 장비 타입에 따른 장비 상세 정보를 표시 합니다.
    • 장비 아이콘 또는 설명에 마우스가 위치하면 장비 상세 정보를 표시 합니다.
    • 마우스로 아이콘 또는 설명을 선택한 경우, 항상 장비 상세 정보를 표시 합니다.
    • 장비 타입별로 다른 장비 상세 정보를 표시 합니다.
    • 장비 상세 설명 중 붉은색 글씨로 표시된 것은 오류가 발생한 항목 입니다.
    • 장비 상세 정보를 닫으려면, 우측 상단에 있는 "X" 아이콘을 선택 합니다.
    • 상세 화면 : 장비의 장비 상세 화면을 표시 합니다.
    • 사진 보기 : 장비의 사진 보기 화면을 새창에 표시 합니다.

편집 모드

권한 : 관리자에게만 허용 합니다.

관리자 권한이 있는 사용자는 F2 키를 선택하여 편집 모드를 사용할 수 있습니다.

편집 모드를 해제하려면 F2 키를 다시 한번 더 선택 합니다.

편집 모드에서는 지도 우측 하단에 "배관 경로" 버튼이 표시 됩니다.


장비 위치 변경

장비의 아이콘을 마우스를 선택한 후 Drag&Drop을 사용하여 장비의 위치를 변경 합니다.


배관 경로

지사 별로 배관 경로를 관리 합니다. 지도에 표시하는 배관 경로의 색은 지사의 "색상" 항목의 값으로 지정 합니다.

배관 경로 그리기

배관 경로를 그리기 위해서는 하나의 지사만 선택하여 지도를 표시하여야 합니다.

예) 지도 메뉴에서 지사를 하나 선택한 후, F2 키를 입력하여 사용 합니다.

편집 모드에서 지도 우측 하단에 있는 "배관 경로" 버튼을 선택 합니다.

마우스로 지도에서 위치를 선택하여 배관 경로를 그립니다. 배관 경로를 다 그렸으면 마우스로 마지막 위치를 한 번 더 선택하면 배관 경로 그리기가 종료되고 그린 배관 경로가 저장 됩니다. (마우스로 위치를 선택하는 방식)

배관 경로 수정/삭제

편집 모드에서 배관 경로 위에 표시되는 작은 사각형을 Drag&Drop하여 배관 경로를 수정 합니다. 삭제를 원하는 경우 배관 경로에 표시되는 x 표시를 마우스로 선택하면 배관 경로가 삭제 됩니다.


SharpFile 표시

다른 지도 프로그램에서 사용하던 배관 경로를 SharpFile로 가져와서 표시할 수 있습니다. 단, SharpFile이 많은 경우 지도 표시 속도가 느려질 수 있습니다.

지도 위에 SharpFile은 다음 단계를 거쳐서 표시 합니다.

  • SharpFile(.shp)을 GeoJson 파일(.geojson)로 변환 합니다.
  • GeoJson 파일(.geojson)을 KakaoMap 파일로 변환 합니다.
  • KakaoMap 파일을 지도에 표시 합니다.

SharpFile 표시시 다음과 같은 제약 사항이 있습니다.

  • 현재 SharpFile에서 직선 연결 ("LineString") 형태만 지원 힙니다.
  • OBCon SCADA 담당자에게 SharpFile을 전달하여 변환 과정을 거쳐야 합니다.
    • 좌표계를 변환 합니다.
      • KakoMap은 WGS84 (World Geodetic System 1984) 좌표계를 사용 합니다.
    • 문자셋을 변환 합니다.
    • 지도에 표시하는 선 모양, 색상, 두께 등을 수작업으로 지정 합니다.
    • 지도 축적 등에 따른 배관 경로 표시 여부를 수작업으로 지정 합니다.
  • KakaoMap이 SharpFile을 표시하는 Layer 기능을 제공하지 않기 때문에 SharpFile의 량이 많은 경우 지도에 표시하는 속도가 느릴 수 있습니다.
    • 현재 지도에 표시되는 부분에 해당하는 SharpFile만 지도에 표시하여 속도를 개선하고 있다.


장비 아이콘의 종류

  • None : 아이콘을 표시하지 않음
  • CAProtec : 씨에이프로텍용 아이콘 (CAProtec에서만 사용)
  • PGSKorea : 피지에스코리아용 아이콘 (PGSKorea에서만 사용)
  • default : 장비 타입 구분 없이 표시되는 작은 아이콘

참고 문헌
