• 장비 챠트 분석

장비 챠트 분석

권한 : 관리자에게 허용

​

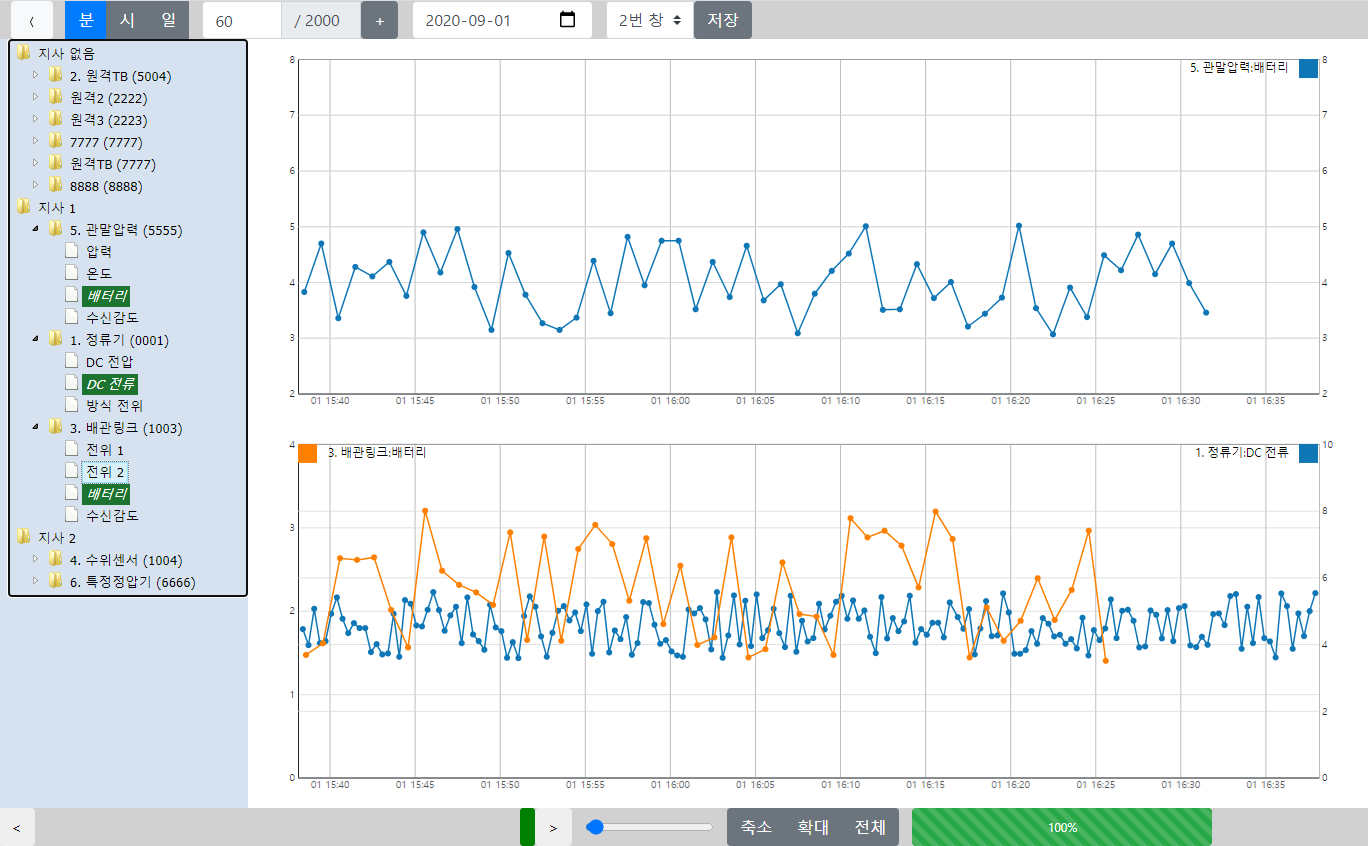

여러 장비의 데이터를 하나의 화면에 표시하면 비교/분석 합니다.

• 상단 구성 (chartTop)
  • "<", ">" : 좌측 메뉴 보이기/감추기
  • Term (분, 시, 일), Period / PeriodBase
    • 선택한 Term 단위를 사용하여 입력한 기간(Period) 동안의 데이터를 표시 합니다.
  • "+" : 연속 조회
    • 확대 비율 (Default. 15%)만큼 PeriodBase를 증가 합니다.
  • n번 창
    • 선택한 창에 장비의 데이터를 표시 합니다.
    • 챠트가 표시되는 창을 선택하여 선택창을 변경할 수 있습니다.
  • 저장
    • 선택한 창의 챠트를 이미지로 저장 합니다.
• 메뉴와 챠트 구성
  • 메뉴
    • 지사, 장비, 데이터 항목의 계층 구조로 챠트에 표시할 데이터를 표시 합니다.
    • 지사를 사용하지 않는 경우에는 장비, 데이터 항목의 계층 구조를 표시 합니다.
    • 데이터 항목을 선택한 경우, 선택된 챠트에 데이터를 표시 합니다.
  • 챠트
    • 챠트를 표시할 수 있는 창을 3개 표시 합니다.
    • 챠트에 표시된 데이터의 Legend에서 색상을 선택하는 경우, 사용하는 축을 변경 합니다. (축 : 왼쪽 축, 오른쪽 축)
    • 챠트를 선택하는 경우, 선택한 창이 변경 됩니다.
    • Defalt 창의 갯수는 3개 입니다.
• 하단 구성
  • 스크롤바
    • 스크롤바 왼쪽 화살표 : 스크롤바로 왼쪽으로 이동 합니다.
    • 스크롤바 : 마우스로로 선택하여 스크롤바를 이동할 수 있습니다.
    • 스크롤바 오른쪽 화살표 : 스크롤바를 오른쪽으로 이동 합니다.
  • 확대/축소
    • 확대/축소 바 : 선택한 값으로 확대/축소 합니다.
    • 축소 : 축소 비율 (Default. 15%)만큼 챠트에 표시되는 범위를 늘입니다.
    • 확대 : 확대 비율 (Default. 15%)만큼 챠트에 표시되는 범위를 줄입니다.
    • 전체
      • 한번 선택시 전체 기간의 데이터를 표시 합니다.
      • 두번 선택시 이전에 표시되었던 기간의 데이터를 표시 합니다.
  • 진행 상태 (Progress)
    • 기간이 긴 경우에는 기간을 분할하여 데이터를 서버에 요청 합니다.
    • 서버에서 데이터를 가져오는 진행율을 표시 합니다.
  • 로딩 (Status)
    • 진행 상태가 100%가 아닌 경우 로딩 상태를 표시 합니다.
    • 진행 상태가 100%인 경우 아무것도 표시하지 않습니다.

---
