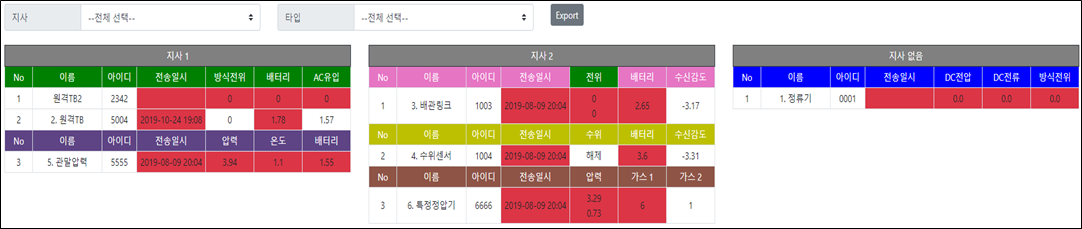

홈(메인) 화면

---

권한 : 사용자에게 허용

지사와 장비 타입을 선택하여 지사별 장비의 상태를 표시 합니다.

통신 이상인 경우에는 표시되는 시간 항목을 붉은 색으로 표시하고, 장비로부터 수집된 데이터가 상한 이상 또는 하한 미만인 경우에는 해당 데이터 항목을 붉은 색으로 표시 합니다.

권한이 있는 경우, 아래 사항을 추가로 표시 합니다.

• "홈 화면"과 "홈 (분할 화면)" 선택 버튼
  • 홈 화면 : 테이블에서 장비를 선택하면, 선택한 장비의 상세 화면을 표시 합니다.
  • 홈 (분할 화면) : 테이블에서 장비를 선택하면, 선택한 장비의 상세 화면을 화면 하단에 표시 합니다.
• "Export" 버튼 : 다운로드할 장비를 선택하는 화면을 표시 합니다.
  • CSV 파일 변환 : 선택한 장비의 데이터를 장비 별로 저장한 zip 파일을 다운로드 합니다.
  • 최종값 파일 변환 : 선택한 장비의 최종 데이터를 다운로드 합니다.

연속된 같은 종류의 장비는 타이틀을 하나만 표시 합니다.

사이트 설정의 "홈 화면 열 개수"에 설정된 수대로 열을 표시 합니다. "홈 화면 열 개수"는 1개에서 4개까지 설정이 가능 합니다.

사이트 설정이 "지사 사용 여부"에 따라 두가지 화면을 표시 합니다.

• 사용 : 지사별로 장비 표시 순서에 따라 화면에 표시 합니다.

• 사용 않음 : 장비 표시 순서에 따라 화면에 표시 합니다.

통신 이상 조건

• 한번도 데이터를 받은 적이 없으면 통신 이상
• 1-정류기: 설정한 시간(Default 60초) 이상 데이터가 입력되지 않으면 통신 이상
• 2-원격TB: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상
• 3-배관링크: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상
• 4-수위센서: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상
• 5-관말압력
  • 피크타임 모드인 경우
    • 피크타임인 경우 - 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상
    • 피크타임이 아닌 경우 - 항상 통신 정상
  • 피크타임 모드가 아닌 경우 - 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상
• 6-특정정압기: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상
• 7-수신감도: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

장비 공통 표시 항목

항목	상세 설명
No	지사에 속한 장비의 순번 (1, 2, ...) 장비 정보중 "표시 순서" 값에 따라 순서가 결정 됩니다.
이름	장비 이름
아이디	장비 아이디
전송일시	장비로부터 최종 데이터를 받은 시간을 표시 통신 이상인 경우에는 배경색을 붉은색으포 표시

1. 정류기 표시 항목

항목	상세 설명
DC 전압	DC 전압 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
DC 전류	DC 전류 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
방식 전위	방식 전위 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시

2. 원격TB 표시 항목

항목	상세 설명
방식전위	전위 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
배터리	배터리 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
AC유입	AC 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시

3. 배관링크 표시 항목

항목	상세 설명
전위	배관연결 상태인 경우, 레이블의 배경색을 초록색으로 표시 합니다. 배관연결 상태가 아닌 경우, 레이블의 배경색을 흰색으로 표시 합니다. 전위 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
배터리	배터리 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
수신감도	수신감도 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시

4. 수위센서 표시 항목

항목	상세 설명
수위	수위 상태
배터리	배터리 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
수신감도	수신감도 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시

5. 관말압력 표시 항목

항목	상세 설명
압력	압력 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
온도	온도 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
배터리	배터리 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시

6. 특정정압기 표시 항목

항목	상세 설명
압력	압력 1 값과 압력 2 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
가스 1	가스 1 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
가스 2	가스 2 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시

​

7. 수신감도 표시 항목

항목	상세 설명
RSRP	RSRP 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
SNR	SNR 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시
RSRQ	RSRQ 값 표시 상한 이상 또는 하한 미만인 경우에는 배경색을 붉은색으포 표시

8. 범용장비1 표시 항목

항목	상세 설명
Ai1 ~ Ai4	Analog Input
DI1 ~ DI4	Digital Input

​

A. 두께측정장비 표시 항목

항목	상세 설명
센서 1 ~ 센서 4	센서 1, 센서 2, 센서 3, 센서 4

옵션 기능

• 지도 대시보드
• 홈 화면 분할
• 장비 Export

---
