장비 상세 화면
권한 : 사용자에게 허용
장비 타입별 장비 상세 화면을 표시 합니다.
챠트 영역
모든 상세 화면에서 공통적으로 표시되는 챠트 영역에 대한 설명 입니다.
챠트는 기간(시작일부터 종료일)을 입력한 후 "검색" 버튼을 선택하여 조회 합니다. "선택"에서 기간범위를 지정하여 검색할 수도 있습니다. "선택" 우측에 표시되는 버튼 중에서 챠트에서 보고 싶은 값에 해당하는 버튼을 선택 합니다. 동시에 볼 수 있는 값의 종류는 서비스 설정에 따라 다릅니다. 챠트에서 파란색 수평선은 상한값, 빨간색 수평선은 하한값을 표시 합니다.
- 챠트는 좌측과 우측에 축을 표시 합니다.
- 표시되는 데이터의 Legend를 선택하면 해당 Legend의 축의 위치가 변경 됩니다.
- Default 축의 위치는 "오른쪽" 입니다.

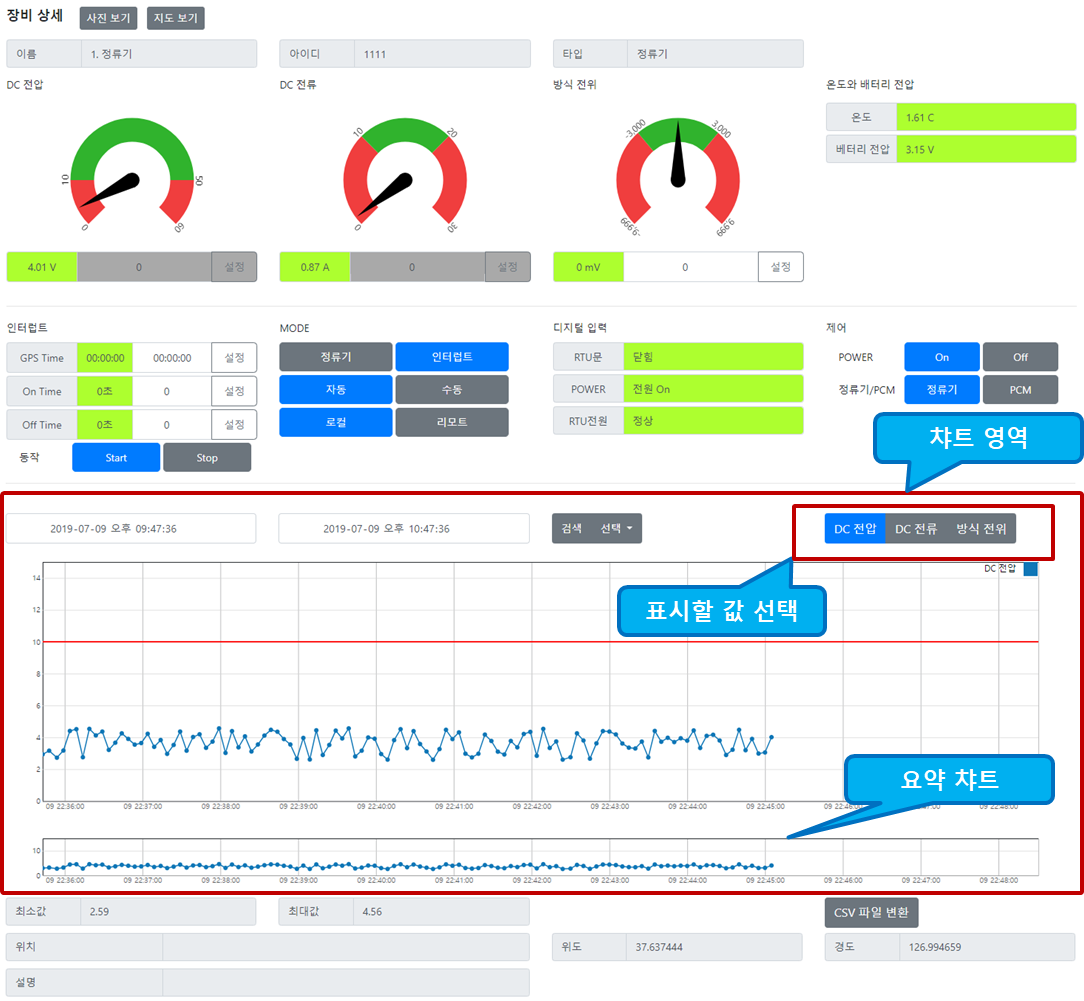

정류기 - 정류기 상세 화면
장비 정보중 "정류기/PCM"에서 "정류기" 선택시 표시되는 화면 입니다.
장비 정보중 "상세 화면 종류"에서 "제어용 화면 표시" 선택시 표시되는 화면 입니다.
초록색으로 표시되는 데이터는 장비에서 실시간으로 전달받은 데이터를 표시 합니다. 설정시에는 초록색 옆에 있는 항목의 값을 수정한 후 "설정" 버튼을 선택하여 수정 합니다.
짙은 회색은 수정할 수 없는 항목을 표시 합니다. 상태를 나타내는 버튼은 파란색이 활성, 검은색이 비활성 상태 입니다. 검은색 버튼을 선택하면 파란색으로 활성화 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 타입 | 장비 타입 - 정류기 |
| DC 전압 | DC 전압 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| DC 전류 | DC 전류 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| 방식 전위 | 방식 전위 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| 온도와 배터리 전압 | |
| 온도 | 장비의 온도 표시 |
| 배터리 전압 | 장비의 배터리 전압 표시 |
| 인터럽트 | |
| On Time | On Time 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| Off Time | Off Time 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| 동작 | - Start - Stop |
| Mode | |
| 정류기/인터럽트 | - 정류기 - 인터럽트 |
| 자동/수동 | - 자동 - 수동 |
| 로컬/리모트 | - 로컬 - 리모트 |
| 디지털 입력 | |
| RTU 문 | RTU문 상태 표시 |
| POWER | 전원 상태 상태 |
| RTU전원 | RTU 전원 상태 표시 |
| 제어 | |
| POWER | - On - Off |
| 정류기/PCM | - 정류기 - PCM |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - DC 전압, DC 전류, 방식 전위 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |

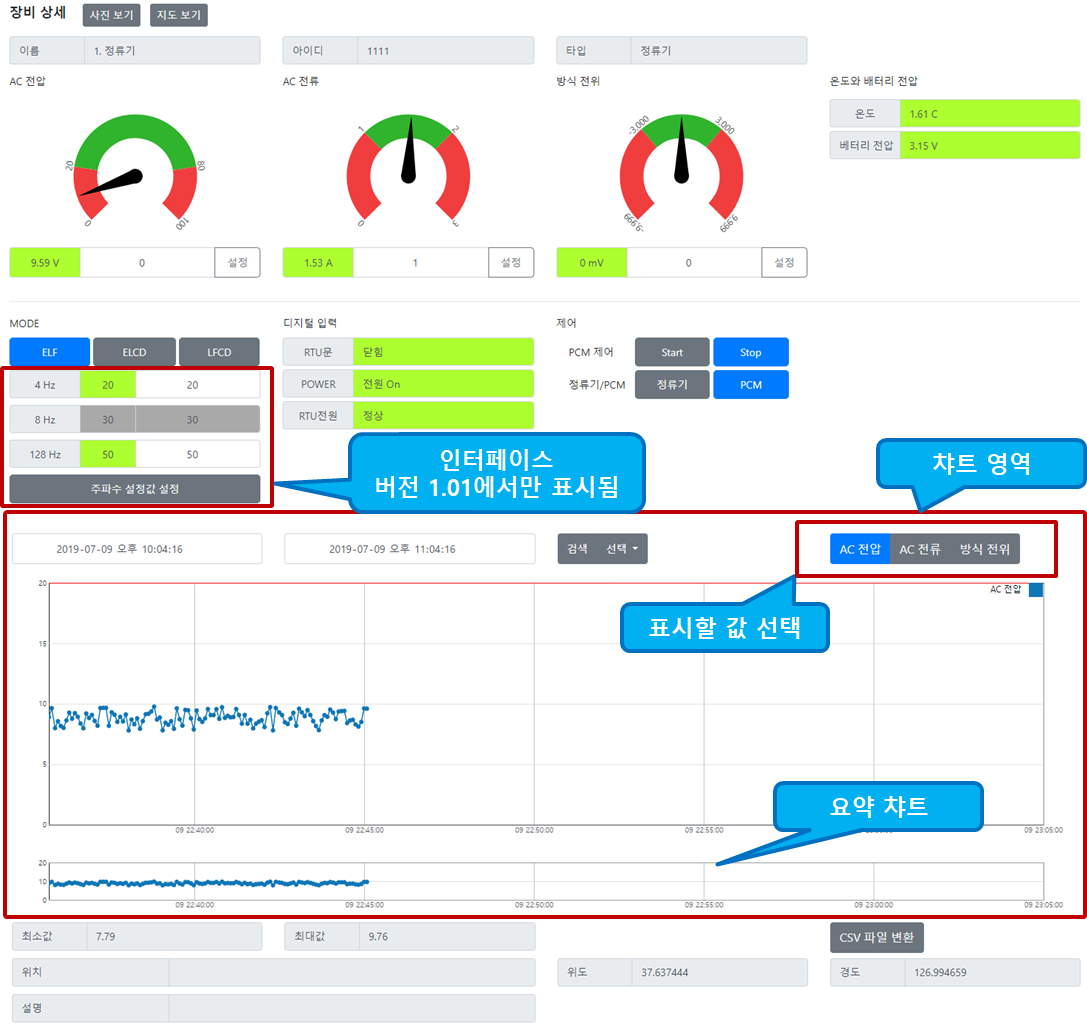

정류기 - PCM 상세 화면
장비 정보중 ""정류기/PCM"에서 "PCM" 선택시 표시되는 화면 입니다.
장비 정보중 "상세 화면 종류"에서 "제어용 화면 표시" 선택시 표시되는 화면 입니다.
초록색으로 표시되는 데이터는 장비에서 실시간으로 전달받은 데이터를 표시 합니다. 설정시에는 초록색 옆에 있는 항목의 값을 수정한 후 "설정" 버튼을 선택하여 수정 합니다.
짙은 회색은 수정할 수 없는 항목을 표시 합니다. 상태를 나타내는 버튼은 파란색이 활성, 검은색이 비활성 상태 입니다. 검은색 버튼을 선택하면 파란색으로 활성화 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 타입 | 장비 타입 - 정류기 |
| AC 전압 | AC 전압 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| AC 전류 | AC 전류 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| 방식 전위 | 방식 전위 값을 표시하고 "설정" 버튼을 선택하여 수정할 수 있습니다. |
| 온도와 배터리 전압 | |
| 온도 | 장비의 온도 표시 |
| 배터리 전압 | 장비의 배터리 전압 표시 |
| 동작 | - Start - Stop |
| Mode | |
| ELF/ELCD/LFCD | - ELF - ELCD - LFCD |
| 4 Hz | 선택한 ELF/ELCD/LFCD Mode에서 4 Hz의 설정값 표시 인터페이스 버전 1.01에서만 표시됨 |
| 8 Hz | 선택한 ELF/ELCD/LFCD Mode에서 8 Hz의 설정값 표시 인터페이스 버전 1.01에서만 표시됨 |
| 128 Hz | 선택한 ELF/ELCD/LFCD Mode에서 128 Hz의 설정값 표시 인터페이스 버전 1.01에서만 표시됨 |
| 주파수 설정값 설정 | 4 Hz, 8 Hz, 128 Hz 설정값을 장비에 설정 인터페이스 버전 1.01에서만 표시됨 |
| 디지털 입력 | |
| RTU 문 | RTU문 상태 표시 |
| POWER | 전원 상태 상태 |
| RTU전원 | RTU 전원 상태 표시 |
| 제어 | |
| PCM 제어 | - Start - Stop |
| 정류기/PCM | - 정류기 - PCM |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 전위, AC, 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |

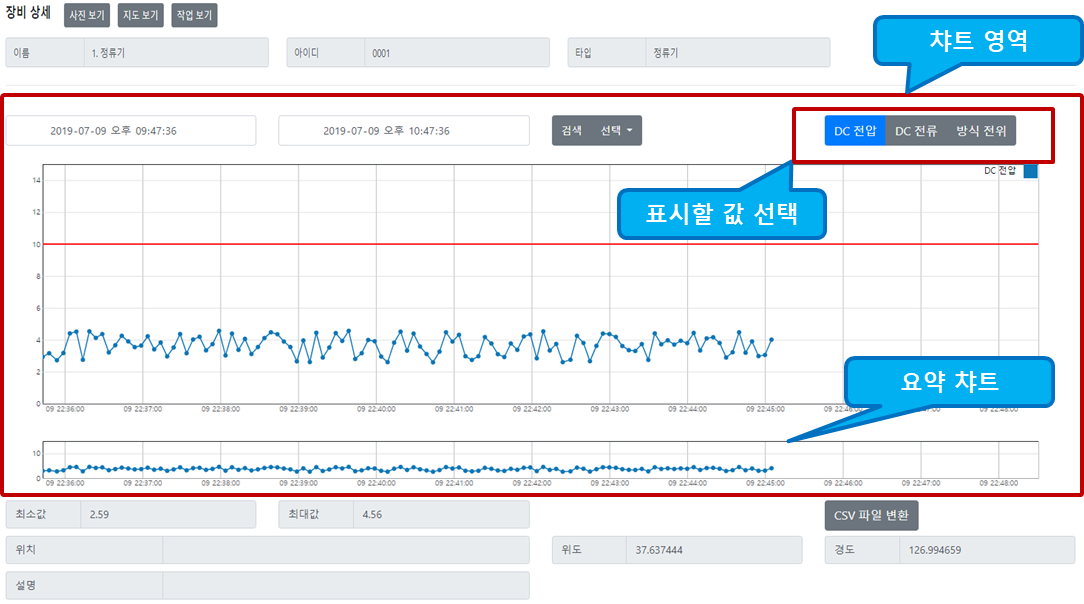

정류기 - 모니터링 화면
장비 정보중 "상세 화면 종류"에서 "모니터링 화면 표시" 선택시 표시되는 화면 입니다.
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 타입 | 장비 타입 - 정류기 |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 전위, AC, 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |

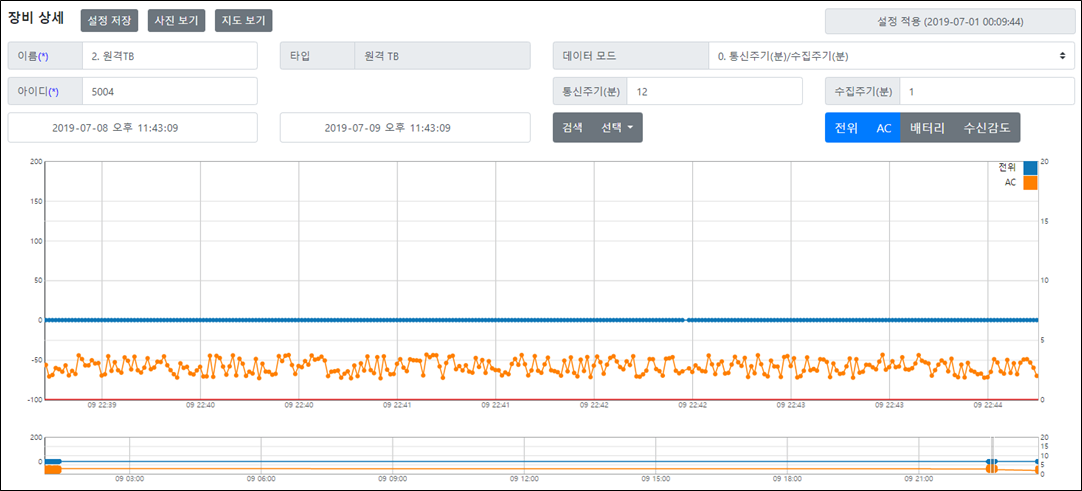

원격TB 상세 화면
관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 설정 적용 | 다음 형식으로 설정 적용 여부를 표시 - 설정 적용 (YYYY-MM-DD HH:mm:ss) - 설정 미적용 (YYYY-MM-DD HH:mm:ss) |
| 이름 | 장비 이름 |
| 타입 | 장비 타입 - 원격TB |
| 데이터 모드 | 데이터 모드로 통신주기와 수집주기의 단위 지정 - 0. 통신주기(분)/수집주기(분) - 1. 통신주기(시)/수집주기(분) - 2. 통신주기(시)/수집주기(시) |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 통신주기 | 지사에서 SCADA와 통신하는 주기 (단위: 분, 시) |
| 수집주기 | 지사에서 데이터를 수집하는 주기 (단위: 분, 시) |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 전위, AC, 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |

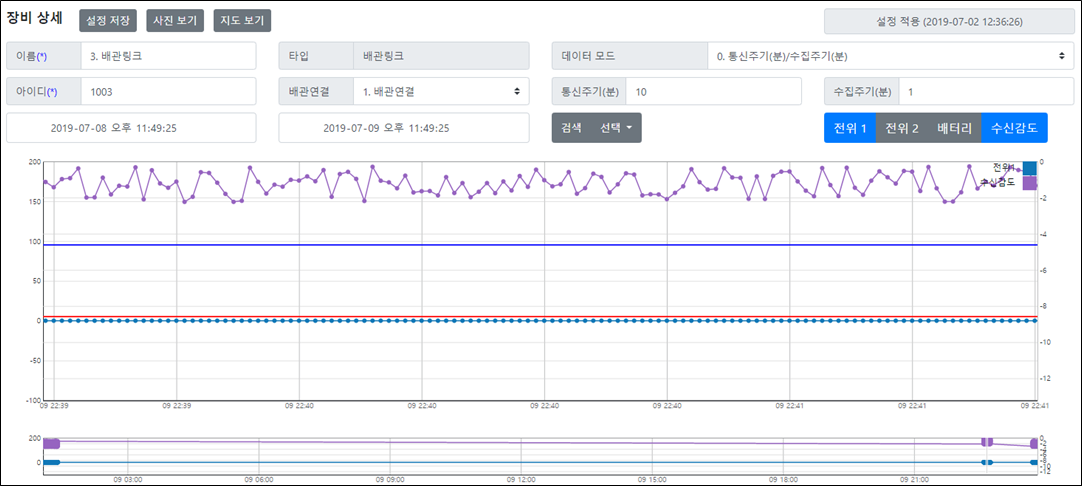

배관링크 상세 화면
관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 설정 적용 | 다음 형식으로 설정 적용 여부를 표시 - 설정 적용 (YYYY-MM-DD HH:mm:ss) - 설정 미적용 (YYYY-MM-DD HH:mm:ss) |
| 이름 | 장비 이름 |
| 타입 | 장비 타입 - 배관링크 |
| 데이터 모드 | 데이터 모드로 통신주기와 수집주기의 단위 지정 - 0. 통신주기(분)/수집주기(분) - 1. 통신주기(시)/수집주기(분) - 2. 통신주기(시)/수집주기(시) |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 배관연결 | 배관연결 여부 - 0. 배관연결 해제 - 1. 배관연결 |
| 통신주기 | 지사에서 SCADA와 통신하는 주기 (단위: 분, 시) |
| 수집주기 | 지사에서 데이터를 수집하는 주기 (단위: 분, 시) |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 전위 1, 전위 2, 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |

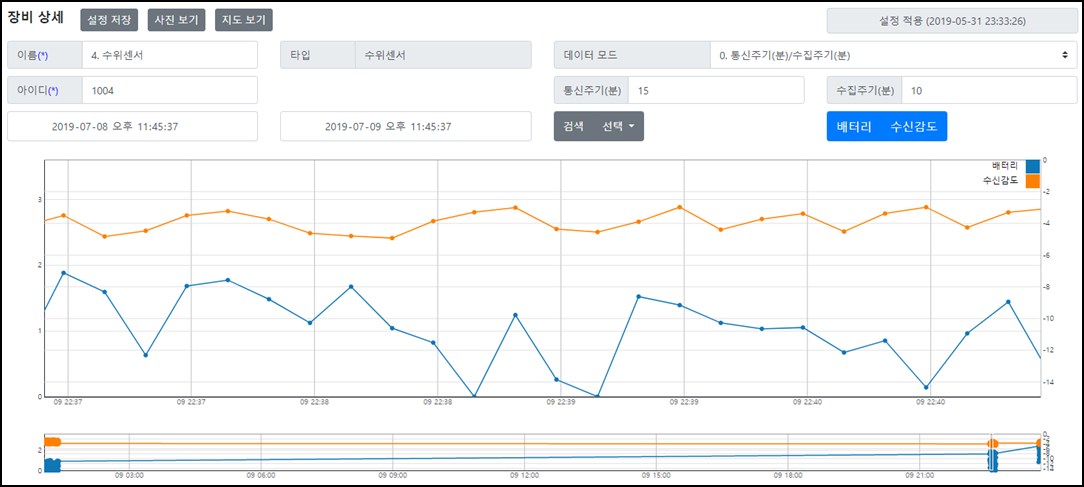

수위센서 상세 화면
관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 설정 적용 | 다음 형식으로 설정 적용 여부를 표시 - 설정 적용 (YYYY-MM-DD HH:mm:ss) - 설정 미적용 (YYYY-MM-DD HH:mm:ss) |
| 이름 | 장비 이름 |
| 타입 | 장비 타입 - 수위센서 |
| 데이터 모드 | 데이터 모드로 통신주기와 수집주기의 단위 지정 - 0. 통신주기(분)/수집주기(분) - 1. 통신주기(시)/수집주기(분) - 2. 통신주기(시)/수집주기(시) |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 통신주기 | 지사에서 SCADA와 통신하는 주기 (단위: 분, 시) |
| 수집주기 | 지사에서 데이터를 수집하는 주기 (단위: 분, 시) |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |

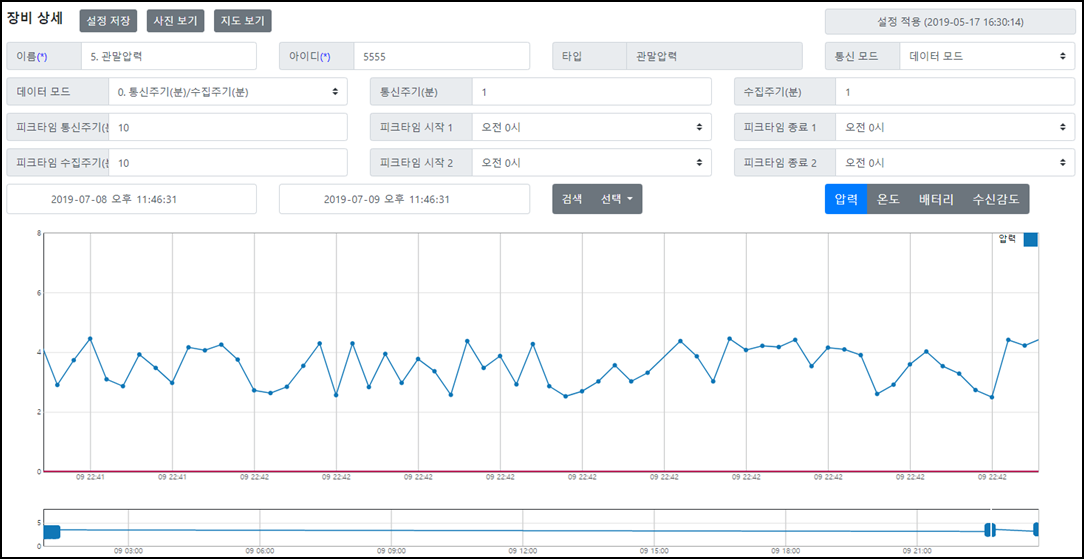

관말압력 상세 화면
관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 설정 적용 | 다음 형식으로 설정 적용 여부를 표시 - 설정 적용 (YYYY-MM-DD HH:mm:ss) - 설정 미적용 (YYYY-MM-DD HH:mm:ss) |
| 이름 | 장비 이름 |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 타입 | 장비 타입 - 관말압력 |
| 통신 모드 | 통신 모드 선택 - 데이터 모드 : 데이터모드, 통신주기와 수집주기 사용 - 피크타임 모드 : 피크타임 설정을 사용 |
| 데이터 모드 | 데이터 모드로 통신주기와 수집주기의 단위 지정 - 0. 통신주기(분)/수집주기(분) - 1. 통신주기(시)/수집주기(분) - 2. 통신주기(시)/수집주기(시) |
| 통신주기 | 지사에서 SCADA와 통신하는 주기 (단위: 분, 시) |
| 수집주기 | 지사에서 데이터를 수집하는 주기 (단위: 분, 시) |
| 피크타임 통신주기(분) | 피크타임모드시 지사에서 SCADA와 통신하는 주기 |
| 피크타임 시작 1 | 피크타임 시작 시간 1 |
| 피크타임 종료 1 | 피크타임 종료 시간 1 |
| 피크타임 수집주기(분) | 피크타임모드시 지사에서 데이터를 수집하는 주기 |
| 피크타임 시작 2 | 피크타임 시작 시간 2 |
| 피크타임 종료 2 | 피크타임 종료 시간 2 |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 압력, 온도, 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |

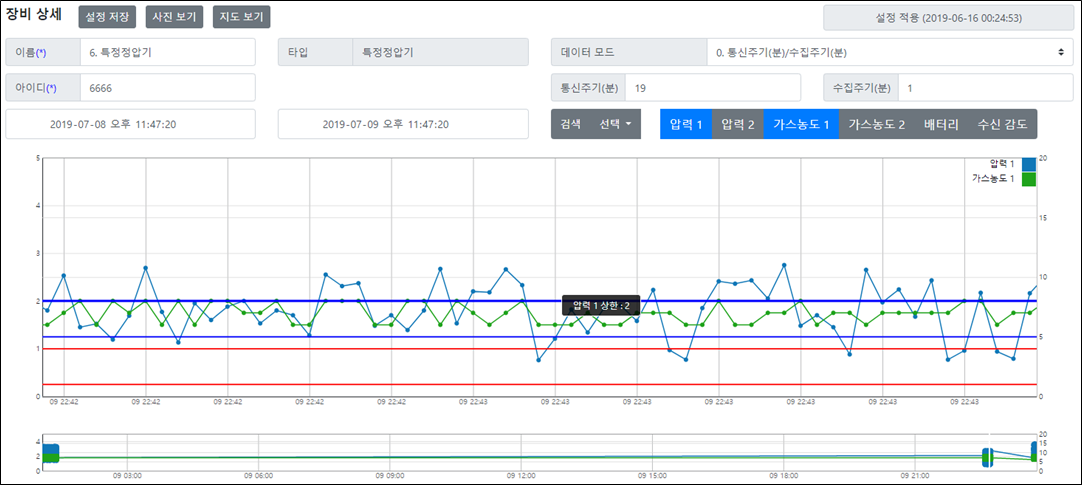

특정정압기 상세 화면
관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 설정 적용 | 다음 형식으로 설정 적용 여부를 표시 - 설정 적용 (YYYY-MM-DD HH:mm:ss) - 설정 미적용 (YYYY-MM-DD HH:mm:ss) |
| 이름 | 장비 이름 |
| 타입 | 장비 타입 - 특정정압기 |
| 데이터 모드 | 데이터 모드로 통신주기와 수집주기의 단위 지정 - 0. 통신주기(분)/수집주기(분) - 1. 통신주기(시)/수집주기(분) - 2. 통신주기(시)/수집주기(시) |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 통신주기 | 지사에서 SCADA와 통신하는 주기 (단위: 분, 시) |
| 수집주기 | 지사에서 데이터를 수집하는 주기 (단위: 분, 시) |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 압력 1, 압력 2, 가스농도 1, 가스농도 2, 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |
수신감도 상세 화면
관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.
| 항목 | 상세 설명 |
|---|---|
| 설정 적용 | 다음 형식으로 설정 적용 여부를 표시 - 설정 적용 (YYYY-MM-DD HH:mm:ss) - 설정 미적용 (YYYY-MM-DD HH:mm:ss) |
| 이름 | 장비 이름 |
| 타입 | 장비 타입 - 수신감도 |
| 데이터 모드 | 데이터 모드로 통신주기와 수집주기의 단위 지정 - 0. 통신주기(분)/수집주기(분) - 1. 통신주기(시)/수집주기(분) - 2. 통신주기(시)/수집주기(시) |
| 아이디 | 장비에서 사용하는 장비의 고유한 아이디 (4자) |
| 통신주기 | 지사에서 SCADA와 통신하는 주기 (단위: 분, 시) |
| 챠트 | 데이터 발생일자(From ~ To)로 데이터를 검색하여 챠트에 표시 - 압력 1, 압력 2, 가스농도 1, 가스농도 2, 배터리, 수신감도 |
| 최소값 | |
| 최대값 | |
| 위치 | 장비의 위치 |
| 위도 | 지도에 표시할 장비의 디폴트 위도 (디폴트: 37.575779) |
| 경도 | 지도에 표시할 장비의 디폴드 경도 (디폴트: 126.976822) |
| 설명 | 장비에 대한 상세 설명 |
범용 장비 1 상세 화면
Reserved
두께측정 장비 상세 화면
Reserved

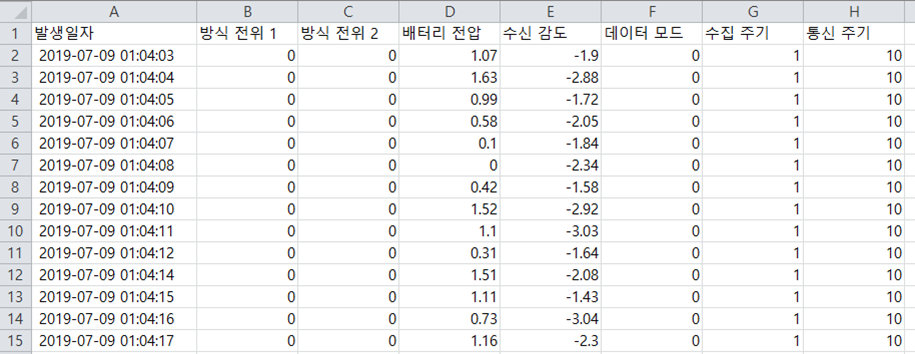

CSV 파일 변환
상세 화면에 있는 "CSV 파일 변환" 버튼을 선택하면 챠트에 표시되는 데이터를 csv 파일로 다운로드 합니다. 위 샘플 처럼 Excel에서 읽을 수 있습니다.
Actions
다음과 같은 Action을 제공 합니다.
- 설정 저장: 수정한 데이터를 저장 합니다.
- 사용자는 데이터가 조회만 되므로 버튼이 표시되지 않습니다.
- 관리자는 데이터를 수정할 수 있으므로 버튼이 표시 됩니다.
- 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.
- 지도 보기: 장비의 위치를 지도에 표시하는 팝업창을 표시 합니다.
- 작업 보기: 장비와 관련된 작업(Tasks)의 목록을 표시 합니다.
- CSV 파일 변환 : 챠트에 표시되는 데이터를 csv 파일로 다운로드 합니다.
