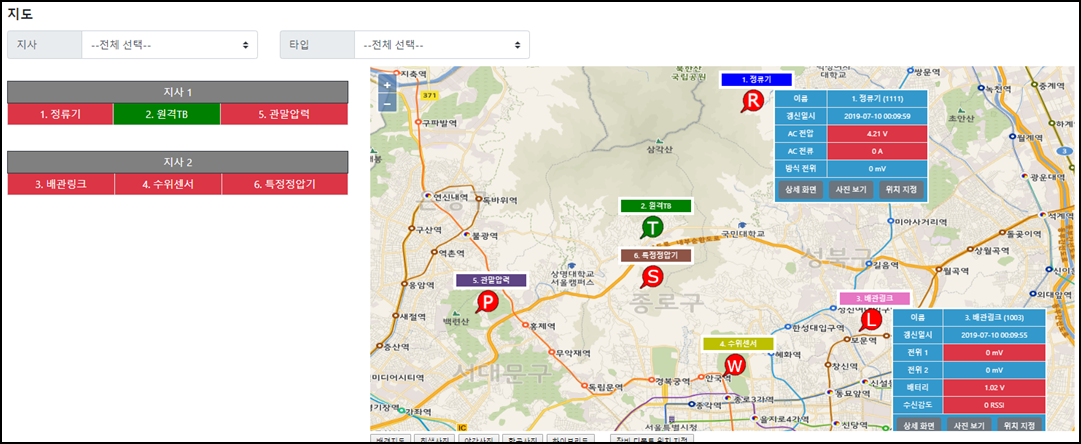

지도
권한 : 사용자에게 허용
지사와 장비 타입을 선택하여 지사별 장비의 상태와 지도를 표시 합니다. 장비가 통신이상 이거나 하나라도 상한 이상, 하한 미만의 값을 가지는 경우 붉은 색으로 표시 합니다.
장비 이름을 선택하면 지도에서 해당 장비로 이동 합니다. 지도에서 장비 이미지나 이름을 선택하면 장비의 상세 정보를 표시 합니다.
장비 선택시 표시되는 정보는 아래와 같습니다.
정류기 표시 정보
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 갱신일시 | 최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시 |
| DC 전압/AC 전압 | DC 전압 또는 AC 전압 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| DC 전류/AC 전류 | DC 전류 또는 AC 전류 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 방식 전위 | 방식 전위 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
원격TB 표시 정보
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 갱신일시 | 최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시 |
| 전위 | 전위 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 배터리 | 배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| AC | AC 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 수신감도 | 수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
배관링크 표시 정보
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 갱신일시 | 최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시 |
| 전위 1 | 전위 1 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 전위 2 | 전위 2 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 배터리 | 배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 수신감도 | 수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
수위센서 표시 정보
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 갱신일시 | 최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시 |
| 배터리 | 배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 수신감도 | 수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
관말압력 표시 정보
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 갱신일시 | 최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시 |
| 압력 | 압력 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 온도 | 온도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 배터리 | 배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 수신감도 | 수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
특정정압기 표시 정보
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 갱신일시 | 최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시 |
| 압력 1 | 압력 1 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 압력 2 | 압력 2 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 가스농도 1 | 가스농도 1 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 가스농도 2 | 가스농도 2 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 배터리 | 배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 수신감도 | 수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
수신감도 표시 정보
| 항목 | 상세 설명 |
|---|---|
| 이름 | 장비 이름 |
| 전송일시 | 최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시 |
| 수신감도 RSRP | RSRP 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 수신감도 SNR | SNR 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 수신감도 RSRQ | RSRQ 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 온도 | 온도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
| 습도 | 습도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시 |
범용 장비1 표시 정보
Reserved
두께측정 장비 표시 정보
Reserved
지도 종류
- 지도
- 스카이뷰
Actions
다음과 같은 Action을 제공 합니다.
- 상세 화면: 장비 상세 화면을 표시 합니다.
- 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.
- 편집 모드
최종 수정일: 2022-11-29 12:02:22
