지도 보기

권한 : 사용자에게 허용

팝업창으로 하나의 장비를 지도에 표시 합니다. 지도에서 장비 이미지나 이름을 선택하면 장비의 상세 정보를 표시 합니다.

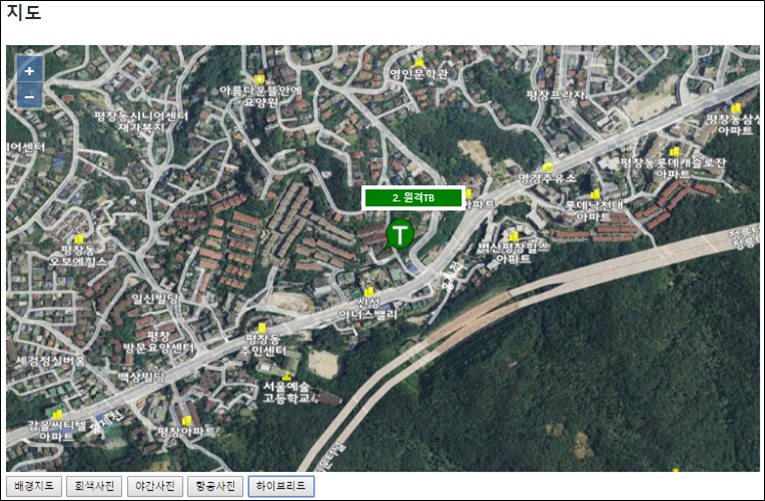

지도보기

위 지도는 하이브리드를 선택한 경우에 표시되는 지도 입니다.

장비 선택시 표시되는 정보는 아래와 같습니다.


정류기 표시 정보

항목상세 설명
이름장비 이름
전송일시최종 데이터를 받은 시간
통신 이상인 경우 붉은 배경색으로 표시
DC 전압/AC 전압DC 전압 또는 AC 전압 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
DC 전류/AC 전류DC 전류 또는 AC 전류 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
방식 전위방식 전위 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시

원격TB 표시 정보

항목상세 설명
이름장비 이름
전송일시최종 데이터를 받은 시간
통신 이상인 경우 붉은 배경색으로 표시
전위전위 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리배터리 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
ACAC 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도수신감도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시

배관링크 표시 정보

항목상세 설명
이름장비 이름
전송일시최종 데이터를 받은 시간
통신 이상인 경우 붉은 배경색으로 표시
전위 1전위 1 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
전위 2전위 2 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리배터리 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도수신감도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시

수위센서 표시 정보

항목상세 설명
이름장비 이름
전송일시최종 데이터를 받은 시간
통신 이상인 경우 붉은 배경색으로 표시
배터리배터리 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도수신감도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시

관말압력 표시 정보

항목상세 설명
이름장비 이름
전송일시최종 데이터를 받은 시간
통신 이상인 경우 붉은 배경색으로 표시
압력압력 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
온도온도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리배터리 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도수신감도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시

특정정압기 표시 정보

항목상세 설명
이름장비 이름
전송일시최종 데이터를 받은 시간
통신 이상인 경우 붉은 배경색으로 표시
압력 1압력 1 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
압력 2압력 2 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
가스농도 1가스농도 1 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
가스농도 2가스농도 2 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리배터리 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도수신감도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시


수신감도 표시 정보

항목상세 설명
이름장비 이름
전송일시최종 데이터를 받은 시간
통신 이상인 경우 붉은 배경색으로 표시
수신감도 RSRPRSRP 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도 SNRSNR 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도 RSRQRSRQ 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
온도온도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시
습도습도 표시
붉은 배경색은 상한 이상, 하만 미만인경우 표시


범용 장비1 표시 정보

Reserved




두께측정 장비 표시 정보

Reserved


Actions

다음과 같은 Action을 제공 합니다.

  • 상세 화면: 장비 상세 화면을 표시 합니다.
  • 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.
  • 편집 모드
